?  XL-21系列低壓動力配電柜適合于工業與民用建筑中作交流頻率為50HZ、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。同時適合制作各種電動機啟動柜，包括全壓直接啟動柜，全數字控制軟啟動柜、自耦降壓?jiǎn)?dòng)柜，星三角啟動柜，多速電動機啟動柜等。具有數十種一次線路方案號或派生方案號供選擇使用，適用范圍廣。XL-21動力配電柜系戶內封閉式配電箱。箱體用薄鋼板彎制焊接而成，正面為單扇左開門，門上裝有電壓表、電流表等測量?jī)x表和操作電器、信號電器等，是一種結構簡單、運行可靠、成本較低的動力配電裝置。

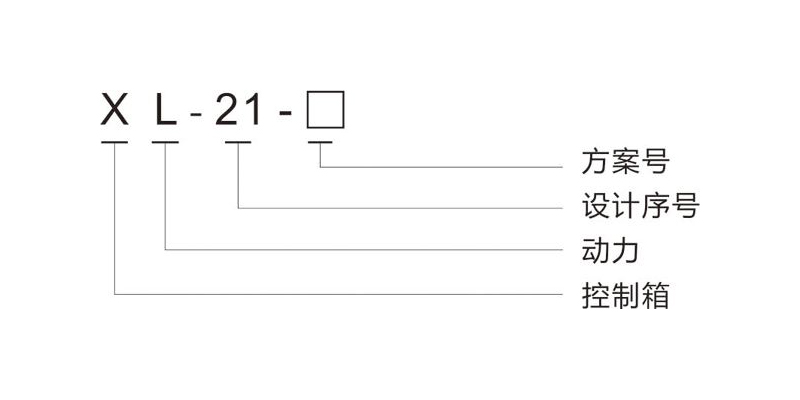

二、產品型號及含義圖

三、使用環境

l、周圍空氣溫度不高于+40，不低于-5。24h內平均溫度不得高于+35。

2、戶內安裝使用，使用地點的海拔高度不得超過2000m。

3、周圍空氣相對濕度在最高溫度為+40時不超過50％，在較低溫度時允許有較大的相對濕度(例如20~C時為90％)應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4、設備安裝時與垂直面的傾斜度不超過50。

5、設備應安裝在無劇烈震動和撞擊的地方，及不足使電器元件受到腐蝕的場所。

6、用戶有特殊要求時可與制造廠協商解決。

四、產品結構特點

1、XL-21型低壓動力配電箱系封閉式，外殼用鋼板彎制而成，刀開關操作手柄于箱前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示匯流母線的電壓。配電箱前面有門，門打開后，配電箱內全部設備敞露、便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

2、構件外形尺寸為：長600、700、800mm，高1600mm、1700mm、1800mm，寬350、400mm。

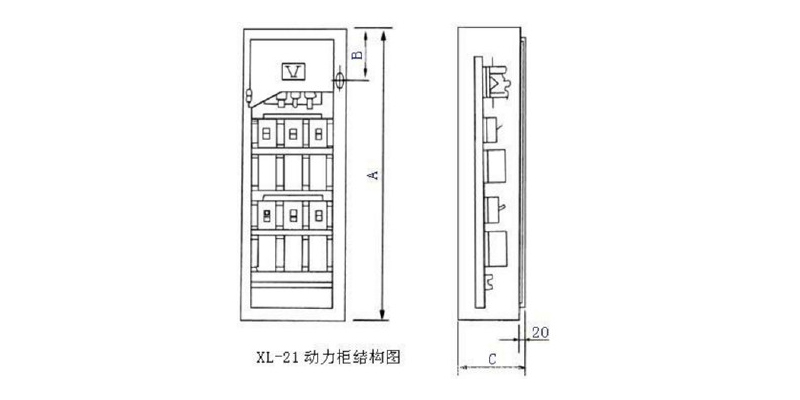

五、產品結構圖

六、XL-21動力配電柜系列產品主要技術參數

1、額定絕緣電壓：660V

2、額定工作頻率：50Hz

3、額定工作電壓：380V

4、工作電流范圍：630A—200A

5、額定峰值耐受電流：30KA

6、額定短時耐受電流：15KA

7、電氣間隙：  ≥10mm

8、爬電距離：  ≥12.5mm

9、防護等級：IP30

10、觸電保護類別：I類

七、主電路方案：XL-21型動力柜主電路設計了32個方案，共136個規格。主電路方案是征求了廣大設計、使用部門的意見選編的，增加了眾多客戶不同需要的方案。

八、電器元件選擇：XL-21型動力柜車要采用國內已能批量生產的比較先進的電器元件，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZl0等。不選用已淘汰的產品。
